Panele Redukcyjne Jednostronne

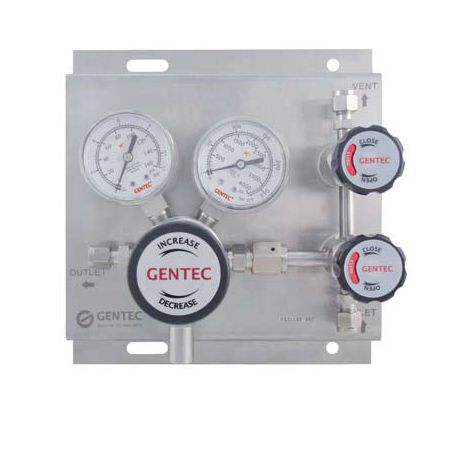

P32 – seria paneli redukcyjnych jednostronnych do zastosowań laboratoryjnych. Zaprojektowane do różnego rodzaju gazów stosowanych w laboratoriach badawczych, przemyśle analitycznym, systemach laserowych (gazy rezonatorowe). Dostępny w wersji z mosiądzu niklowanego lub stali nierdzewnej.
Standardowo w wyposażeniu znajdują się zawory płuczące (przedmuchujące) oraz zawór wyjściowy odcinający.
DANE TECHNICZNE:
Ø Ciśnienie wejściowe: do 200 bar (na zamówienie do 300 lub 35 bar)
Ø Ciśnienie wyjściowe: do 17 bar (na zamówienie do 7 lub 10,5 bar)
Ø Przyłącze wejściowe: NPT ¼”f
Ø Przyłącze wyjściowe: tulejka zaciskowa ⅛”, ¼”, 6 mm, 8 mm (na zamówienie inne)
NA ZAMÓWIENIE:
Ø Panel wyposażony w manometr kontaktowy
Ø Panel bez zaworów płuczących
PARAMETRY:
Ø Zasilanie jednostronne
Ø Redukcja jednostopniowa
Ø Wszystkie elementy zamocowane na jednym panelu
Ø Zawory odcinające oraz płuczące wyposażone w okienko odczytu (open/close)
Ø Uszczelnienia „metal do metalu”
Ø Rozmiar portów: ¼” NPT (F)
Ø Manometry ciśnienia 2”
Ø Ciśnienie próby: 1,5 x max ciśnienie wejściowe
Ø Zakres temperatury: -400C do 750C
Ø Dopuszczalny wyciek: 2 x 10-8 atm.cc/sek He
MATERIAŁ WYKONANIA:
Ø Korpus: mosiądz chromowany lub stal 316 L
Ø Gniazda: PCTFE, PTFE
Ø Panel mocujący ze stal nierdzewna
Ø Membrana: stal 316 L, Hastelloy®
